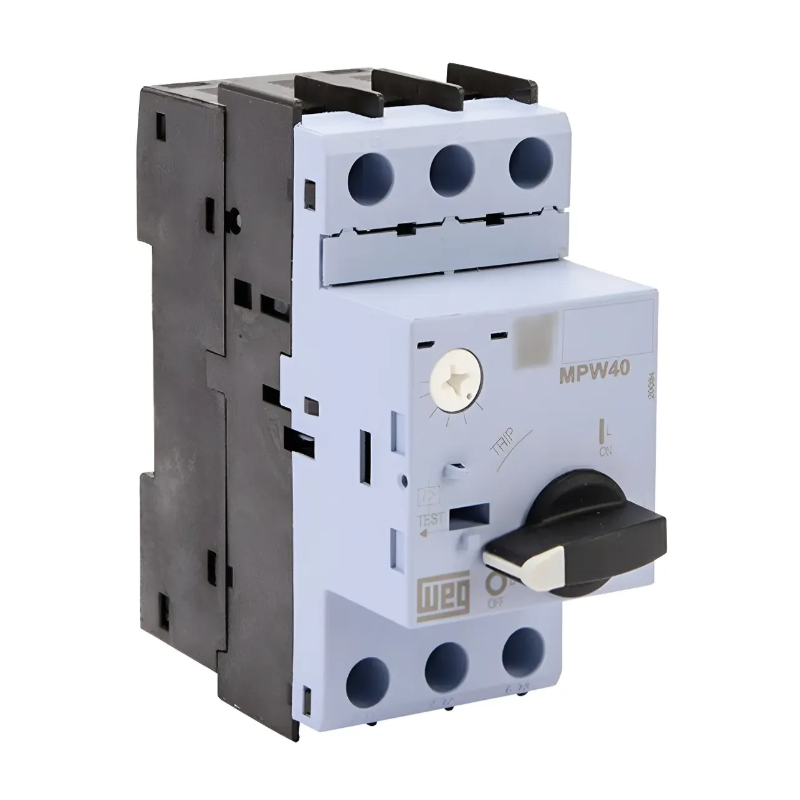

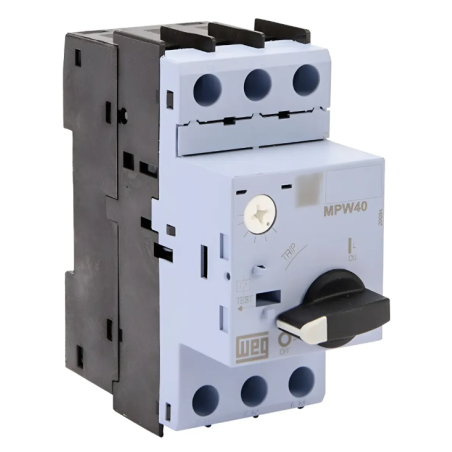

Guardamotor Termomagnético - Reg 6,3-10A- Pot. Motor 4 / 5,5HP (380VCA) - WEG - Mod.MPW40-3-U010

El guardamotor MPW es una solución compacta para la protección del circuito eléctrico y arranque/protección de motores hasta 60 hp (380V) / 75 hp (440V). Posee elevada capacidad de interrupción, permitiendo su empleo en instalaciones con elevado nivel de corrientes de cortocircuito. Asegura total protección al circuito eléctrico y al motor a través de su disparador térmico (ajustable para protección contra sobrecargas y con un mecanismo diferencial con sensibilidad contra falla de fases) y magnético (pre ajustado en 13 x In para protección contra cortocircuitos).

Posee versiones con accionamiento a través de botones (MPW12/18) o por accionamiento rotativo (MPW40/80/100) y indicación de disparo (Trip), permitiendo al operador la visualización del estado del guardamotor. Los guardamotores pueden ser bloqueados con candados o similar en la posición "desconectado", garantizando la seguridad en mantenimientos.

Referencia: MPW40

Corriente Nominal Máxima Inmax (Ie): 40 A

Rango de corriente: 6,3-10 A

Tipo de terminal: Tornillo

Número de polos: 3

Cortocircuito Instantáneo: 13 x Iemax

Tensión de operación Ue: 690 V

Frecuencia de operación: 50/60 Hz

Tensión de aislamiento Ui: 690 V

Tensión soportada a los impulsos Uimp: 6 kV

Categoría de utilización - IEC 60 947-2 (Guardamotor): A

Categoría de utilización - IEC 60 947-4-1 (Arranque de motores): AC 3

Prueba de Trip: Sí

Protección de sobrecarga: Sí

Sensibilidad a falla de fase: Sí

Indicación de Trip: Sí

Clase de disparo: 10

Máxima frecuencia de maniobras (man./h): 15

Altura: 97 mm

Ancho: 45 mm

Profundidad: 98 mm

Peso bruto: 0,36 kg
