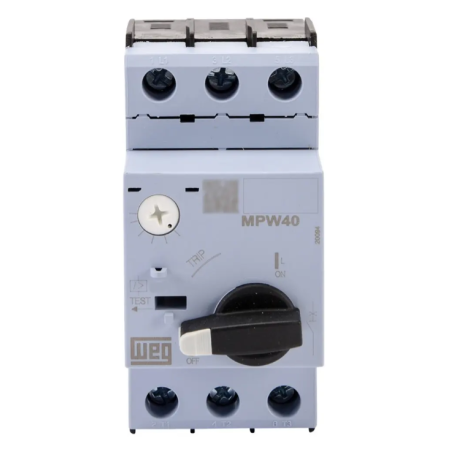

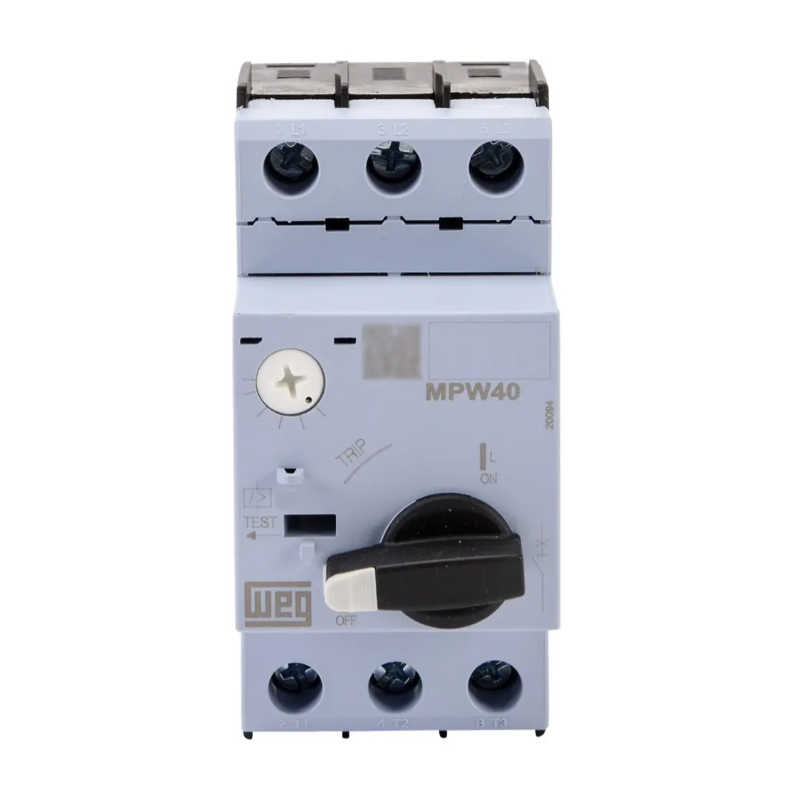

Guardamotor Termomagnético - Reg 25-32A - Pot. Motor 20HP (380VCA) - WEG - Mod.MPW40-3-U032

DISYUNTOR DE MOTOR AZ MPW40-3-U032

Los disyuntores de motor MPW son una solución compacta para arrancar y proteger motores eléctricos de hasta 100 A. Tienen una alta capacidad de interrupción, lo que permite su uso incluso en instalaciones con un alto nivel de corriente de cortocircuito. Garantizan una protección total del circuito eléctrico y del motor a través de sus disparadores térmicos (ajustables para proteger contra sobrecargas y equipados con un mecanismo diferencial sensible a la falta de fase) y magnéticos (calibrados para proteger contra cortocircuitos).

Hay versiones con accionamiento por botón (MPW12/18) o accionamiento giratorio (MPW40/80/100) e indicación de activación (disparo) (solo para botón giratorio), lo que permite al operador ver el estado del disyuntor. Los disyuntores se pueden cerrar con candado en la posición apagados, lo que garantiza la seguridad durante el mantenimiento.

Resumen de características técnicas

Referencia MPW40

Corriente nominal máxima (es decir) 40 A

Intervalo de ajuste de corriente 25-32 A

Tipo de terminal: tornillo

DATOS TÉCNICOS

Referencia MPW40

Corriente nominal máxima máxima (es decir) 40 A

Rango de ajuste de corriente 25-32 A

Número de polos 3

Cortocircuito instantáneo 13 x Iemax

Voltaje de trabajo Ue 690 V

Frecuencia de trabajo 50/60 Hz

Voltaje de aislamiento Ui 690 V

Voltaje de impulso nominal soportable Uimp 6 kV

Categoría de uso: IEC 60 947-2 (disyuntor de motor) A

Categoría de uso: IEC 60 947-4-1 (arranque del motor) AC-3

Trip Test Sim

Protección contra sobrecarga Sí

Sensibilidad al fallo de fase Sí

Indicador de disparo Sim

Clase de activación 10

Frecuencia máxima de maniobra (hombre). /h) 15

Grado de protección IP20

Altura 97 mm

Anchura 45 mm

Profundidad 98 mm

Peso bruto 0,36 kg.
