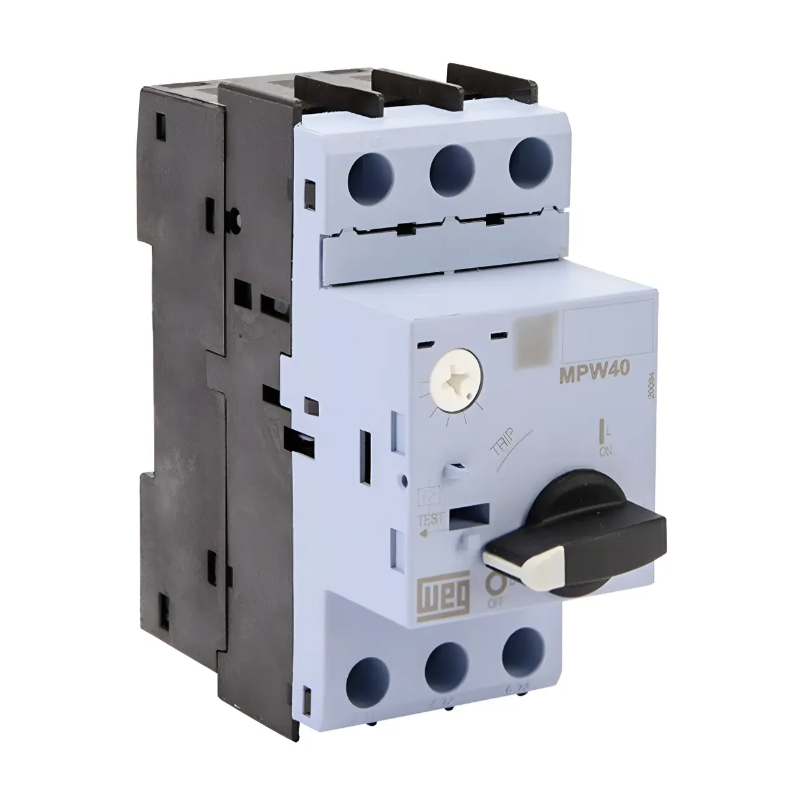

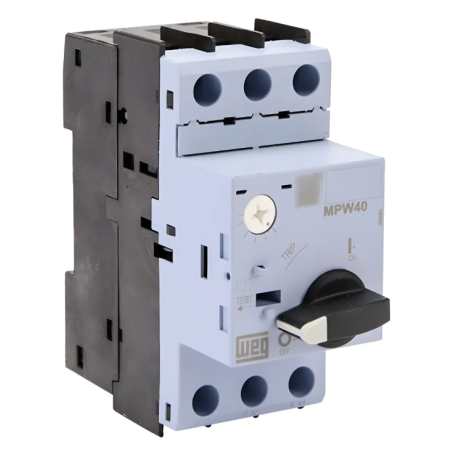

Guardamotor Termomagnético - Reg 32-40A - Pot. Motor 30HP (380VCA) - WEG - Mod.MPW40-3-U040

WEG AZ MPW40-3-U040 32-40 32-40 A

Los disyuntores con motor son la solución compacta para arrancar y proteger motores eléctricos de hasta 100 A. Tienen una alta capacidad de interrupción, lo que permite su uso incluso en instalaciones con un alto nivel de corriente de cortocircuito. Garantizan una protección total del circuito eléctrico y del motor a través de sus disparadores térmicos (ajustables para proteger contra sobrecargas y equipados con un mecanismo diferencial con sensibilidad a la falta de fase) y magnéticos (calibrados para proteger contra cortocircuitos).

Tienen versiones con accionamiento por botón (MPW12S/16/18) o accionamiento giratorio (MPW25/40/65/80/100) e indicación de activación (disparo) (solo para botón giratorio), lo que permite al operador ver el estado del disyuntor. Los disyuntores se pueden bloquear con un candado en la posición apagada, lo que garantiza la seguridad del mantenimiento.

Resumen de características técnicas

• Referencia: MPW40

• Corriente nominal máxima (Ie): 40 A

• Rango de ajuste de corriente: 32-40 A

• Tipo de terminal: tornillo

Datos básicos

Voltaje de funcionamiento Ue

• IEC: 690 V

• UL: No disponible

Voltaje de aislamiento Ui

• IEC: 690 V

• UL: No disponible

Número de polos: 3

Cortocircuito instantáneo: 13 x Iemax

Frecuencia de trabajo: 50/60 Hz

Categoría de uso

• IEC 60 947-2 (disyuntor de motor): A

• IEC 60 947-4-1 (arranque del motor): AC-3

Prueba de viaje: Sí

Protección contra sobrecarga: Sí

Sensibilidad al fallo de fase: Sí

Indicación de viaje: Sí

Clase de activación: 10

Frecuencia máxima de maniobra (hombre). /h): 15

Duración mecánica: 100 000 maniobras

Duración eléctrica: 100 000 maniobras

Potencia total disipada por el disyuntor: 15 W

Resistencia al impacto: 15 g

Grado de protección: IP20

Connection

• Tipo de terminal: tornillo

• Tipo de tornillo: tornillo Phillips (n°2)

• Par de apriete: 2.0... 2.5 N.m/18... 22 lb.in

Condiciones ambientales #DNT_GFOEPNGHHBABKCKKabfcGMJKnPBJIAHN

Temperatura

• funcionamiento -20 °C... +70 °C

• almacenamiento -50 °C... +80 °C

Compensación de temperatura (IEC 60947-4-1) -20 °C... +60 °C

Altitud máxima de uso sin cambiar los valores nominales: 2000 m #dnt_filkgojooiegkaFmbkMPbhacelpkllnj

Dimensiones

• Altura: 97 mm

• Ancho: 45 mm

• Profundidad: 98 mm

• Peso bruto: 0,36 kg
